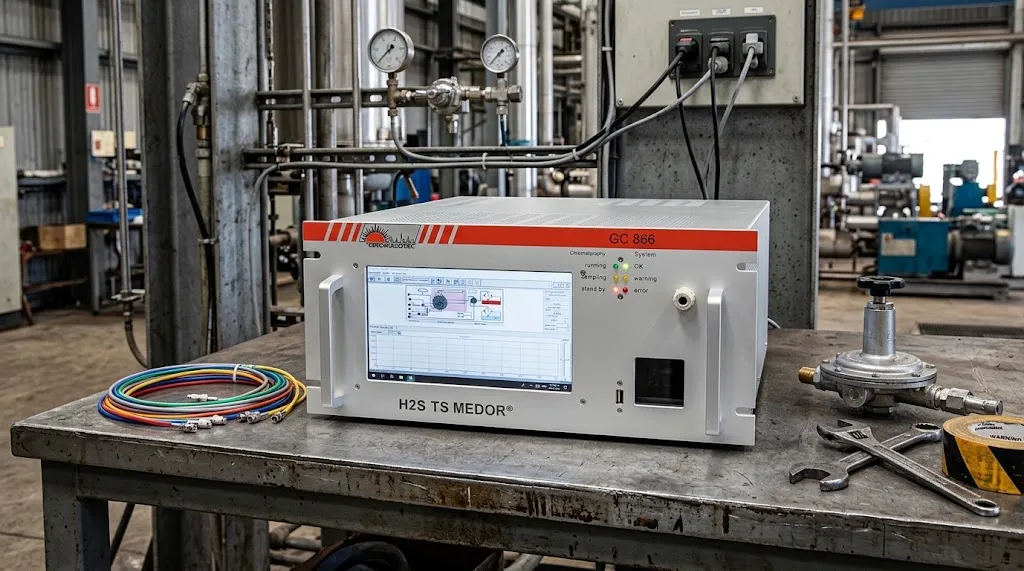

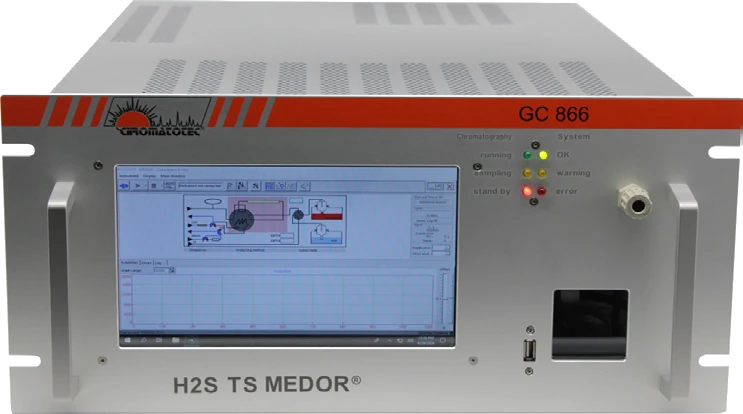

H2S MEDOR® – Online Analyser voor Continue H₂S-Monitoring

Waterstofsulfide kondigt zich zelden beleefd aan. Het is corrosief, giftig bij lage concentraties, en vaak de stof achter een geurklacht lang voordat iemand er een cijfer op kan plakken. De H2S MEDOR van Chromatotec is specifiek gebouwd om dat cijfer te leveren — continu, automatisch, zonder dat een technicus elke shift een klep hoeft te bedienen.

Wat het is

H2S MEDOR is een online gaschromatograaf, specifiek ontwikkeld voor de analyse van waterstofsulfide in gasstromen. Het toestel werkt onbemand: het neemt een monster, scheidt dit via een geautomatiseerde injectielus, en meet de H₂S-concentratie met een zwavelspecifieke elektrochemische detectiecel. Er bestaan twee versies voor verschillende concentratiebereiken: een ppm-versie voor hogere achtergrondniveaus en een ppb-versie voor sporendetectie. Welke versie past, hangt af van waar in het proces het meetpunt zich bevindt — een schoorsteenuitlaat en een fenceline-meetpunt zoeken zelden naar hetzelfde bereik.

Meetprincipe

Het monstergas komt binnen bij 1 bar en 160 ml/min. Een automatische pneumatische klep (90 ml per schakeling) injecteert een vast lusvolume op de chromatografische kolom, met droge lucht of stikstof als draaggas bij 3 bar en een verbruik onder 4 ml/min. Interne druk en temperatuur worden continu bewaakt om de retentietijden stabiel te houden. Omdat de detectie chromatografisch is en niet gebaseerd op een breedbandsensor, veroorzaken andere zwavel- of achtergrondcomponenten in de matrix geen interferentie — het instrument rapporteert wat het scheidt en identificeert, geen opgetelde totaalwaarde.

Belangrijkste technische kenmerken

• Continue, automatische online bemonstering — geen manuele monsterhandelingen
• Zwavelspecifieke elektrochemische detector met een opgegeven levensduur tot tien jaar, wat routinematige detectorvervanging grotendeels buiten de onderhoudsplanning houdt
• Automatische validatie van resultaten via een interne permeatiebuis — een ingebouwde referentiecontrole zonder dat voor elke verificatie een aparte kalibratiegascilinder nodig is
• Instelbare hoog/laag-alarmdrempels — nuttig wanneer het instrument een ontgeuringsproces bewaakt en niet enkel een waarde logt
• Ingebouwde Windows-gebaseerde computer met LCD-scherm, 128 GB SSD-opslag, MODBUS RTU standaard, en Ethernet voor remote toegang

Toepassingen

De fabrikant positioneert de H2S MEDOR voor continue online bewaking van waterstofsulfide in industriële en omgevingsgasstromen, en verwijst specifiek naar het gebruik voor sturing van ontgeuringsprocessen via de ingebouwde alarmdrempels. Het bredere zwavel- en geuroplossingenaanbod van Chromatotec wijst op aardgas- en biogas-H₂S-monitoring, afvalwater- en stortplaatsgeurbeheersing, en proces-/CEMS-toepassingen als aanpalende toepassingen van hetzelfde platform — dit is echter niet expliciet herhaald op deze productpagina zelf en verdient bevestiging per project vóór offerte.

Technische specificaties

Configuratie

Vereist: draaggastoevoer (droge lucht of stikstof) en een monsteraansluiting die voldoet aan de opgegeven inlaatdruk en -flow.

Toepassingsafhankelijk: keuze tussen ppm- en ppb-versie; meetbereik (0–10/0–100/0–1000 ppb of ppm, of het percentagebereik met interne lusklep); ATEX-behuizing (Exd- of Exp-variant, volgens de aparte technische fiches van de Industrial GC 866 Exd/Exp) waar de installatie zich in een geclassificeerde gevaarlijke zone bevindt.

Niet gespecificeerd: voedingsvereisten en fysieke installatie-afmetingen worden niet vermeld door de fabrikant en dienen opgevraagd te worden vóór het afronden van een offerte.

Software: VISTACHROM®

VISTACHROM is de eigen softwarelaag van Chromatotec voor het instrument. Ze regelt remote monitoring en injectiecontrole, houdt een volledig on-board archief van resultaten bij voor traceerbaarheid, beheert QC-instellingen, en stuurt de instelbare alarmdrempels aan. Data kan geëxporteerd worden via MODBUS, MGS1, 4-20 mA of 0-10 V, wat de meeste bestaande SCADA- of gebouwbeheersystemen dekt zonder bijkomende hardware.

Documentatie

• Technisch specificatieblad – H2S MEDOR
• Technisch specificatieblad – Industrial GC 866 Exd
• Technisch specificatieblad – Industrial GC 866 Exp
• Technisch specificatieblad – MEDOR Ex CSA

AAVOS kan deze op aanvraag leveren, samen met het ATEX/IECEx-certificaat voor de versies voor geclassificeerde zones.

Productfamilie

H2S MEDOR maakt deel uit van het zwavelcomponenten-gamma van Chromatotec, samen met H2S/TOS TS MEDOR, THT MEDOR, TRS MEDOR, energyMEDOR, chromaS, airmoMEDOR en airmoS. H2S MEDOR zelf is opgebouwd rond één doelcomponent — waterstofsulfide — in plaats van een bredere zwavelspeciatie. Indien uw toepassing totaal gereduceerde zwavel of een breder componentenlijst vereist, is het aan te raden bij AAVOS na te vragen welk ander model uit het gamma die scope daadwerkelijk dekt, aangezien de fabriekspagina van dit model de verschillen tussen de familieleden niet in detail toelicht.

Waarom AAVOS

AAVOS distribueert het Chromatotec-gamma in België, Nederland en Luxemburg en kan ondersteunen bij de keuze tussen de ppm- en ppb-versie, bevestigen welke ATEX-behuizingsvariant past bij uw zoneclassificatie, en installatie, inbedrijfstelling en VISTACHROM-configuratie verzorgen. Doorlopende kalibratieverificatie en onderhoudsplanning kunnen via AAVOS geregeld worden zodra het instrument in dienst is.

Neem contact op met AAVOS voor technisch advies, configuratieondersteuning of een offerte voor de H2S MEDOR.

FAQ

Wat meet de H2S MEDOR?

Waterstofsulfide (H₂S) in een gasstroom, met gaschromatografie en een zwavelspecifieke elektrochemische detector.

Wat is het verschil tussen de ppm- en ppb-versie?

Ze dekken verschillende concentratiebereiken bij hetzelfde meetprincipe — de ppm-versie voor hogere achtergrondniveaus, de ppb-versie voor sporendetectie. Welke van toepassing is, hangt af van de plaats van het meetpunt in uw proces; niet verder gespecificeerd op de fabriekspagina.

Hoe wordt het resultaat gevalideerd?

Via een interne permeatiebuis voor automatische validatie van resultaten, samen met de eigen lineariteit (>0,995) en retentietijdstabiliteit van het instrument.

Is een ATEX-versie beschikbaar?

Ja — er bestaan aparte Exd- en Exp-technische fiches, en het instrument is beschikbaar met ATEX- en IECEx Zone 1, Groep IIC T4-certificering.

Hoe communiceert de analyser met andere systemen?

MODBUS RTU is standaard, met Ethernet voor remote toegang. De VISTACHROM-software voegt export toe via MODBUS, MGS1, 4-20 mA of 0-10 V.

Hoe vaak moet de detector vervangen worden?

Chromatotec geeft een detectorlevensduur tot tien jaar op; er wordt geen vast vervangingsinterval boven op die opgave vermeld.

Welke gastoevoer is nodig?

Droge lucht of stikstof als draaggas (3 bar, onder 4 ml/min), plus een monsterinlaat bij 1 bar en 160 ml/min flow.

Kan AAVOS helpen kiezen welk zwavel-MEDOR-model past?

Ja — AAVOS kan advies geven over de keuze tussen H2S MEDOR en de andere MEDOR-modellen op basis van de componenten die u moet monitoren.
